膨化料干燥机逆流冷却器

证券简称:河南华泰粮油集团 股票代码:837819
更新时间:2022-07-04 15:03:30


翻板式逆流冷却干燥器借鉴于饲料行业中的干燥处理工段,原用于各种颗粒饲料的干燥,如制粒料、膨胀料、膨化料、压片料等,尤其适用于膨胀料、膨化料的干燥。现用在油脂行业中的膨化料的逆流干燥。在本说明书中,翻板式逆流冷却干燥器(改进型)以下简称“逆流冷”。

干燥器主要由底座、顶盖、撒料器、干燥仓、卸料装置、料斗等主要部件组成。该产品采用立式总体布局,外形简洁美观;先进的逆流干燥原理,柔性液压传动系统控制的摆动式翻板卸料机构,出料流畅,卸料流量及速度可调,卸料量均匀;截面成八角形的干燥仓去除了干燥死角,有利于物料的干燥处理; 新型旋转撒料器保证了物料得到充分均匀、透彻的干燥并可明显减少破碎率,布料范围可调,动力消耗较小; 干燥后料温不高于室温+5℃,降水率不低于3.8%,延长了高质量的颗粒饲料存储时间;设备正面开设检修门,方便日常维护保养和检修。侧面和顶盖开设若干观察窗,便于观察设备运行状况。

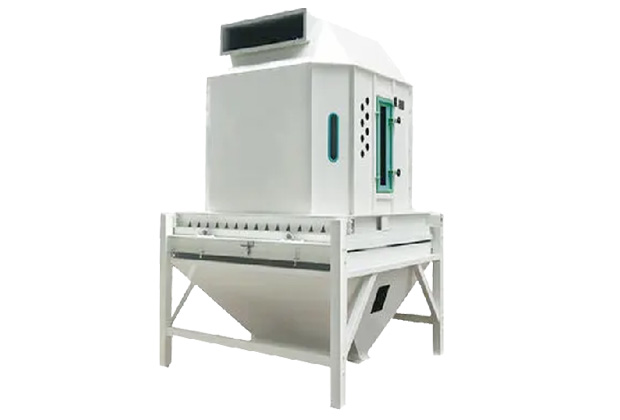

逆流冷却器

逆流冷却器工作原理

湿热物料经过闭风喂料器或关风器进入干燥仓,在撒料机构的作用下均匀的平铺在平行排列的多重翻板上,当物料堆积到一定的高度后,料仓上的料位器感应到物位信息并随即发出信号,使得液压油缸推动曲柄连杆机构动作,翻板分别绕各自轴旋转,物料便开始从各翻板间的缝隙落下,均匀流入卸料斗;翻板转到一设定角度时,翻板开度标志杆触动微动开关,液压系统通过阀门动作,使得液压缸停止,翻板停止在预先设定位置,落料继续,时间继电器工作,经过一定的设置时间,液压缸重新工作,将翻板回复到原位,物料不再下落,完成一个卸料循环。若物料重新堆积到料位器高度时,料位器发出信号,重复上面的卸料过程。在上述整个过程中,干燥风机始终是开着的。

冷风(或热风,根据当地的湿度)自下而上,;物料逐渐下行,由湿变干(逆流干燥原理)。干燥仓上部热的物料遇到的是湿度高热风,下部的物料遇到的是湿度低冷风,使得物料在下行过程中得到均匀和充分的干燥并冷却到一定的温度(可以控制),保证了产品质量。
